碳化硅陶瓷防弹片|碳化硅防弹插板-和记娱乐特瓷

产品详情

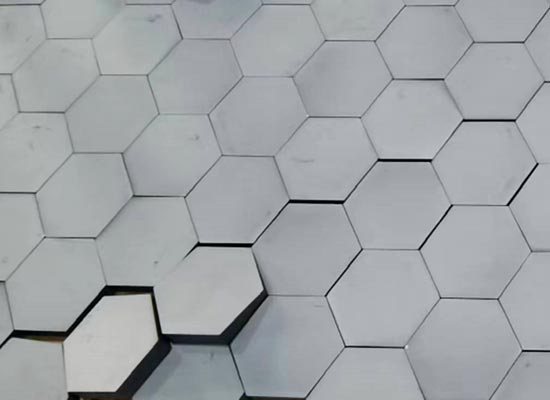

一、产品结构及性能

碳化硅(SiC)主要有两种晶体结构，即立方晶系的β- SiC和六方晶系的α- SiC，它是共价键很强的化合物，其Si--C键的离子型仅12%左右，因此，相关于氧化铝、碳化硼等其他陶瓷，它具有越发优良的力学性能、抗氧化性、更高的抗磨损性以及更低的摩擦系数等，别的它热稳定性好、高温强度高、热膨胀系数小、热导率大以及抗热震和耐化学腐化性好等优良特性受到了各国军事专家的青睐，并被广泛运用。

二、防弹原理

装甲防护的基来源理是消耗子弹能量、使子弹减速并抵达无害。绝大部分古板的工程质料，如金属质料通过结构爆发塑性变形来吸收能量，而陶瓷质料则是通过微破碎历程吸收能量。

碳化硅防弹陶瓷的吸能历程大致可分为3个阶段：

（1）初始撞击阶段：子弹撞击陶瓷外貌，使弹头变钝，在陶瓷外貌破坏形成细小且坚硬的碎块区的历程中吸收能量；

（2）侵蚀阶段：变钝的子弹继续侵蚀碎块区，形成连续的陶瓷碎片层；

（3）变形、裂缝和断裂阶段：最后陶瓷中爆发张应力使陶瓷碎裂，随后背板变形，剩余的能量全部由背板质料的变形所吸收。子弹撞击陶瓷的历程中，子弹和陶瓷均受到破坏。

三、和记娱乐碳化硅防弹板性能参数

项目	单位	碳化硅（SiC）
碳化硅原料纯度	%	≥ 99
密度	g/cm³	3.10 ~ 3.15
硬度	HV0.5	≥ 2600
抗折强度	Mpa	≥ 400
弹性模量	Gpa	400
导热系数	W/(m•K)	30 ~ 110
耐温能力	℃	1600
抗压强度	Mpa	≥ 2200
热膨胀系数	1E-6 /K	4.0
显气孔率	%	< 0.2
